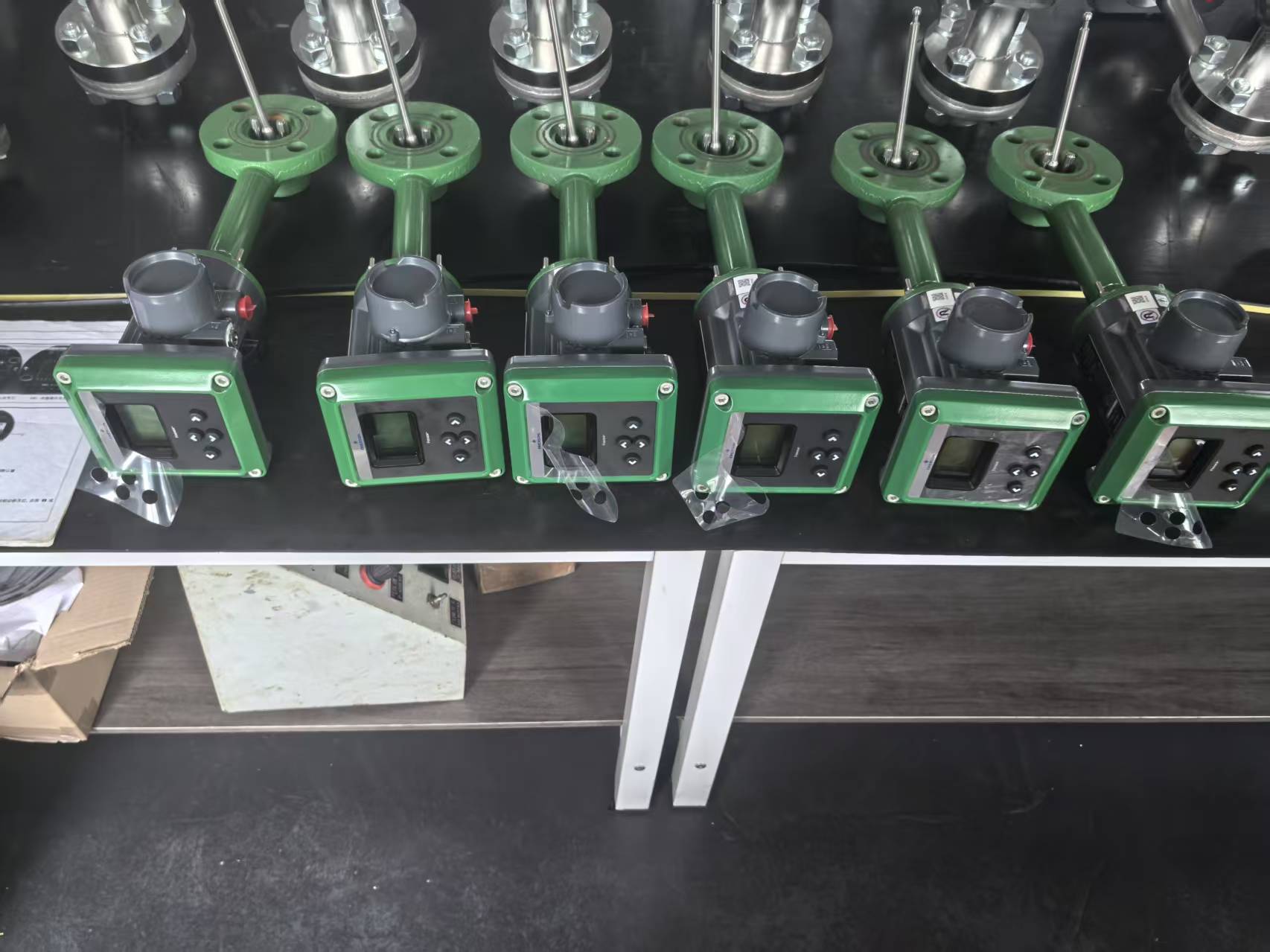

エマーソンフィッシャーDLC3100ディスプレーサー式レベルトランスミッター
エマーソンフィッシャーDLC3100ディスプレーサー式レベルトランスミッター
FISHER DLC3100 ディスプレーサー式レベルトランスミッターの動作原理
フィッシャーDLC3100デジタルレベルコントローラはループ電源式の計測器です フィッシャーDLC3100 液面、2つの液体の界面、または液体の密度の変化を測定する機器です。測定対象流体の液面、密度、または界面の変化は、ディスプレーサの浮力を変化させます（図6）。この変化はトルクチューブアセンブリに伝達されます。 ディスプレーサー式レベルトランスミッター測定流体が変化すると、トルクチューブアセンブリが回転します。トルクチューブの回転運動は、デジタルレベルコントローラのレバーアセンブリに伝達されます（図6）。回転運動により、レバーアセンブリに取り付けられた磁石が動き、ホール効果センサによって感知される磁場が変化します。センサは磁場信号を変動する電子信号に変換し、これをデジタル処理することで、直線性補正、感度調整を行います。ディスプレーサー式レベルトランスミッター、温度補償も備えています。信号は、保存されているトルクレート、カップリングポイント、およびモーメントアームデータを参照して、浮力の変化として解釈されます。浮力の変化は、保存されているディスプレーサ容積、比重、およびディスプレーサ長さデータを参照して、レベル、インターフェース、または密度の変化として解釈されます。レベルモードまたはインターフェースモードでは、ディスプレーサの動きに対する補正値と、ディスプレーサの底部からのPV基準値を変更するか、カップリングポイントの誤差を補正するためのユーザー指定のオフセットが加算されます。得られたプライマリ変数（PV）は、PVアラームしきい値（有効な場合）と比較され、ステータスビットの設定やアナログアラーム電流のトリガに使用されます。アラームがトリガされない場合、PVは保存されている上限値と下限値を参照して、4～20mAのアナログ信号と0～100%範囲のデジタル信号を生成するために使用されます。結果として得られるアナログコマンド ディスプレーサー式レベルトランスミッター飽和値に制限され、飽和信号とアラーム信号を区別できるようになります。図6. フィッシャー249ディスプレイサーセンサーの断面図フィッシャーDLC3100 FIELDVUE DLC3100 デジタルレベルコントローラー ディスプレーサー式レベルトランスミッター
